首頁 > 產品中心 > MBR簾式膜
MBR簾式膜
作者：admin 發布日期：2020-04-03 13:20:55
水清膜SQM系列MBR膜元件采用新一代耐污染型PVDF中空纖維膜，在保持高強度、高親水性和高通量的前提下，進一步提升膜的耐污染性能和抗衰減性能。以水清膜系列MBR膜元件為基礎的膜裝置結構緊湊，填充密度大，安裝使用方便。
水清MBR膜元件用于市政及工業污水處理，可以避免傳統沉降分離工藝中的懸浮物泄漏問題，并去除大腸桿菌、隱孢子蟲等微生物。膜系統產水可直接或添加少量消毒劑作為中水回用。

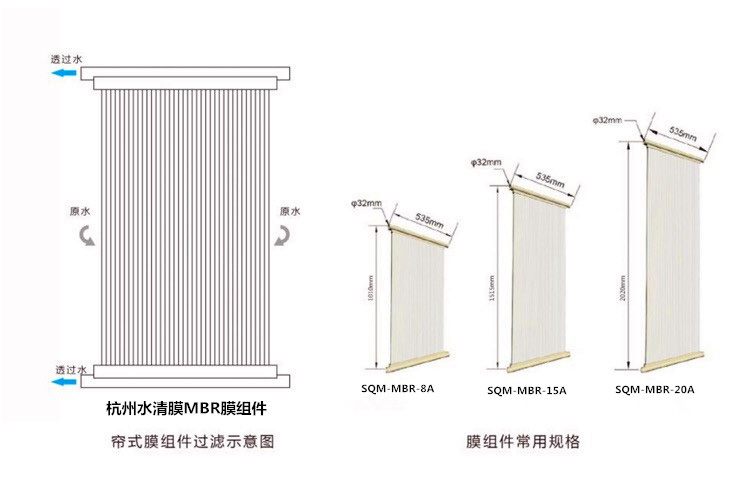

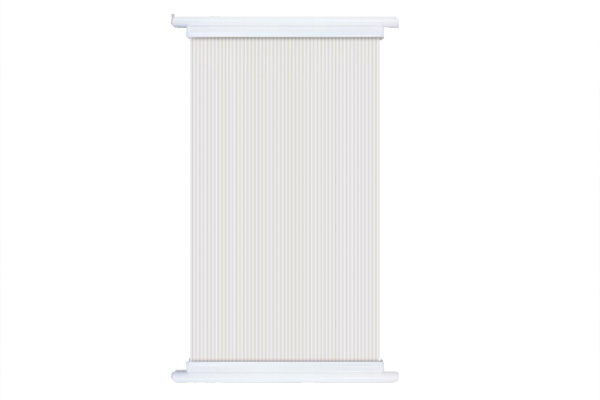

SQM-MBR-A型膜片結構示意圖

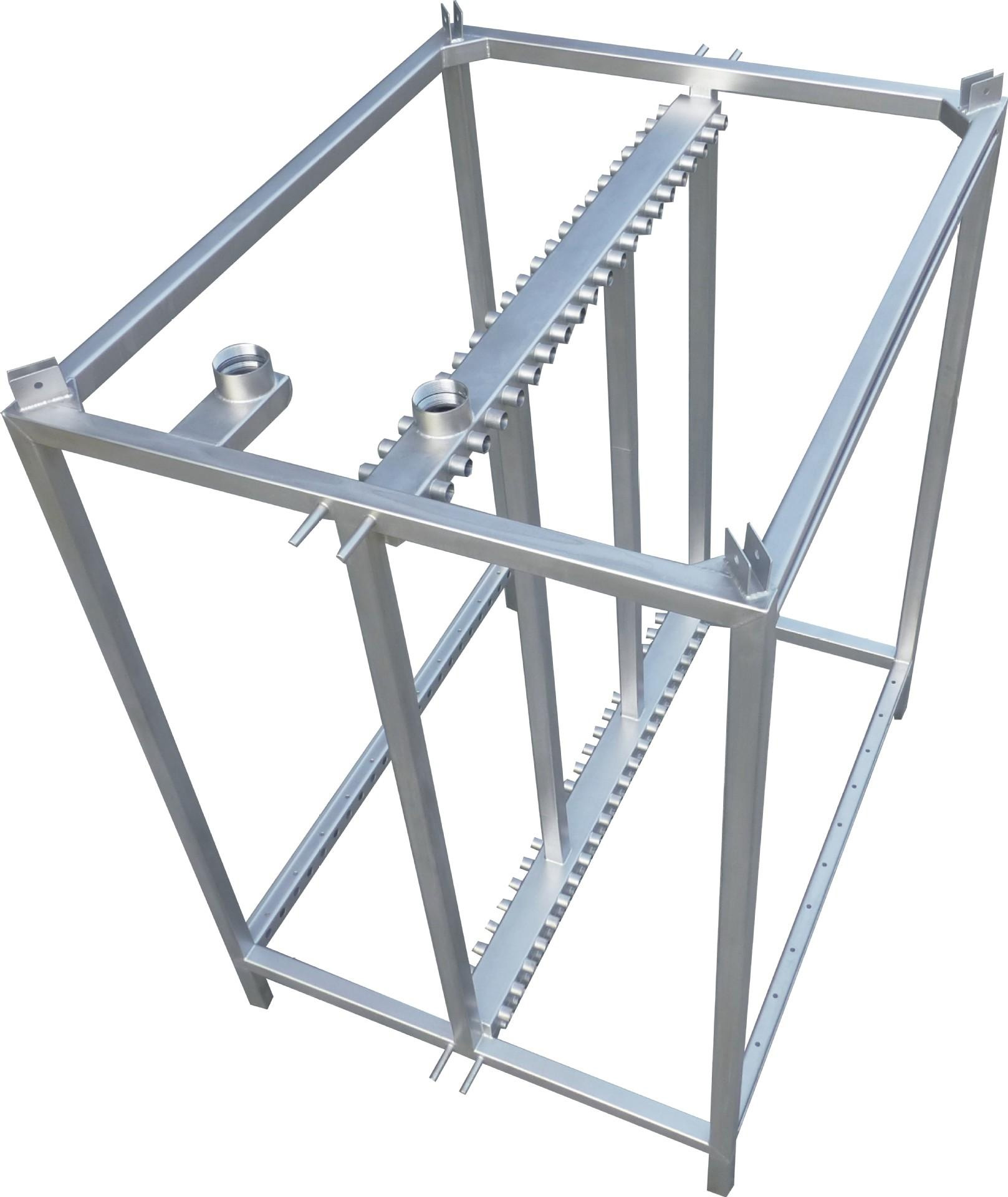

SQM-MBR-A型膜支架結構示意圖
SQM-MBR-A型膜片主要參數
| 規格型號 | SQM-MBR-8A | SQM-MBR-15A | SQM-MBR-20A |
| 有效膜面積 | 8㎡ | 15㎡ | 20㎡ |
| 膜組件尺寸 高度mm*寬度mm |
1050mm*535mm | 1550mm*535mm | 1800mm*535mm |
| 重量 | 8kg | 12kg | 15kg |
| 截留孔徑 | 0.03um | ||
| 出水懸浮物 | ≤0.2mg/L | ||
| 膜絲內徑/外徑 | 1.0mm/2.2mm | ||
| 封膠材料 | 環氧樹脂/聚氨酯 | ||
| 殼體材質 | ABS（米色） | ||
| 膜絲材質 | 聚偏氟乙烯（PVDF）/特種納米粒子＋PET支撐管 | ||
| 處理量 | 膜堆規格型號 | 支架數量 | 膜支架尺寸 | 總膜面積 |
| 10m³/D | SQM-MBRMR-8A×4 | 1套 | L:396 W:696 H:1300 | 32㎡ |
| 20m³/D | SQM-MBRMR-8A×8 | 1套 | L:716 W:696 H:1300 | 64㎡ |
| 25m³/D | SQM-MBRMR-8A×9 | 1套 | L:796 W:696 H:1300 | 72㎡ |
| 40m³/D | SQM-MBRMR-8A×14 | 1套 | L:1196 W:696 H:1300 | 112㎡ |
| 50m³/D | SQM-MBRMR-8A×18 | 1套 | L:1516 W:696 H:1300 | 144㎡ |
| 72m³/D | SQM-MBRMR-8A×25 | 1套 | L:2100 W:696 H:1300 | 200㎡ |
| 100m³/D | SQM-MBRMR-15A×19 | 1套 | L:1596 W:696 H:1800 | 285㎡ |
| 120m³/D | SQM-MBRMR-15A×23 | 1套 | L:1940 W:720 H:1800 | 345㎡ |
| 150m³/D | SQM-MBRMR-15A×28 | 1套 | L:2340 W:720 H:1800 | 420㎡ |
| 200m³/D | SQM-MBRMR-15A×38 | 1套 | L:1620 W:1420 H:1800 | 570㎡ |
| 240m³/D | SQM-MBRMR-15A×46 | 1套 | L:1940 W:1420 H:1800 | 690㎡ |
| 300m³/D | SQM-MBRMR-20A×42 | 1套 | L:1780 W:1420 H:2200 | 840㎡ |
| 500m³/D | SQM-MBRMR-20A×72 | 2套 | L:1540 W:1420 H:2200 | 1440㎡ |
注：
1、以上設計產水量為處理生活污水，溫度25℃的條件下的參考值，不同水質設計膜通量不同；
2、膜組件數量規格尺寸可根據客戶要求、現場情況進行調整；
3、配套使用設備產水泵、風機、反洗泵、控制系統等可致電我公司詢相關參數規格；

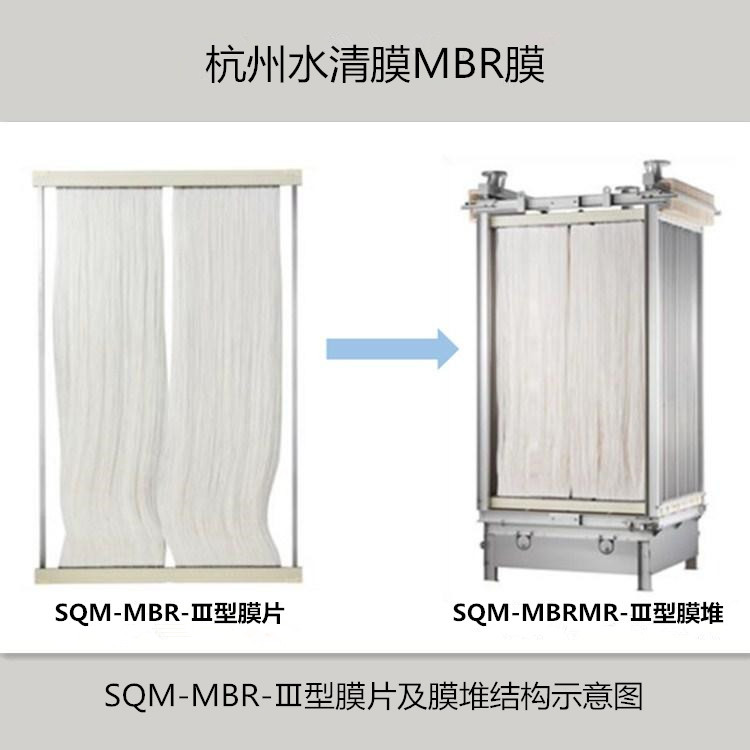

SQM-MBR-Ⅲ型膜片主要參數
| 規格型號 | SQM-MBR-20-Ⅲ | SQM-MBR-30-Ⅲ | SQM-MBR-35-Ⅲ |
| 有效膜面積 | 20㎡ | 30㎡ | 35㎡ |
| 膜組件尺寸 高度mm*寬度mm |
1550mm*1250mm | 1800mm*1250mm | 1800mm*1250mm |
| 重量 | 18kg | 26kg | 30kg |
| 截留孔徑 | 0.03um | ||
| 出水懸浮物 | ≤0.2mg/L | ||
| 膜絲內徑/外徑 | 1.0mm/2.2mm | ||
| 封膠材料 | 環氧樹脂/聚氨酯 | ||
| 殼體材質 | ABS（米色） | ||
| 膜絲材質 | 聚偏氟乙烯（PVDF）/特種納米粒子＋PET支撐管 | ||
SQM-MBR-Ⅲ型系列部分膜堆參數表
| 處理量 | 膜堆規格型號 | 支架數量 | 膜支架尺寸 | 總膜面積 |
| 300m³/D | SQM-MBRMR-20-Ⅲ×42 | 1套 | L:2010 W:1360 H:2000 | 840㎡ |
| 500m³/D | SQM-MBRMR-20-Ⅲ×36 | 2套 | L:1740 W:1360 H:2000 | 1440㎡ |
| 800m³/D | SQM-MBRMR-20-Ⅲ×38 | 3套 | L:1830W:1360H:2000 | 2280㎡ |
| 1000m³/D | SQM-MBRMR-30-Ⅲ×32 | 3套 | L:1560 W:1360 H:2400 | 2880㎡ |
| 1500m³/D | SQM-MBRMR-30-Ⅲ×47 | 3套 | L:2235 W:1400 H:2400 | 4230㎡ |
| 2000m³/D | SQM-MBRMR-35-Ⅲ×54 | 3套 | L:2550 W:1450 H:2400 | 5670㎡ |
| 3000m³/D | SQM-MBRMR-35-Ⅲ×60 | 4套 | L:2900 W:1450 H:2400 | 8400㎡ |
| 5000m³/D | SQM-MBRMR-30-Ⅲ×58 | 7套 | L:2810 W:1450 H:2400 | 14210㎡ |
注：1、以上設計產水量為處理生活污水，溫度25℃的條件下的參考值，不同水質設計膜通量不同；
2、膜組件數量規格尺寸可根據客戶要求、現場情況進行調整；
3、配套使用設備產水泵、風機、反洗泵、控制系統等可致電我公司詢問參數規格；
